產品中心
線棒產品
產品描述
線棒 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
滾道 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
聯接件: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
線棒附件: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
線棒成套連接件: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

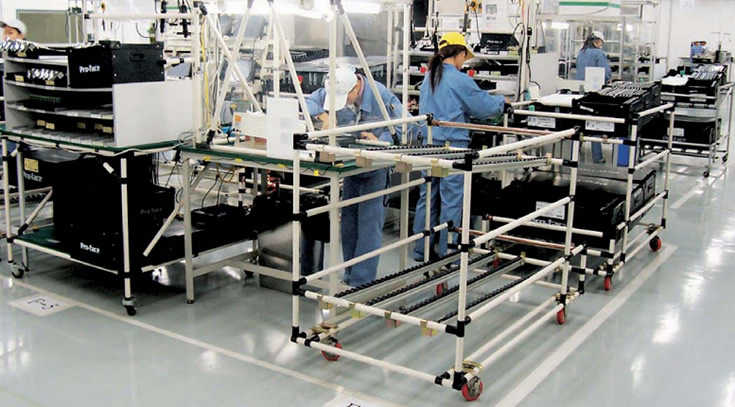

聯結件可以有多種樣式的組合,滿足多種形式的線棒聯結方式,使線棒式柔性系統更具有靈活性和柔性,從而能改善 工作環境,提高工作效率。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
線棒聯接件產品如下所示: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

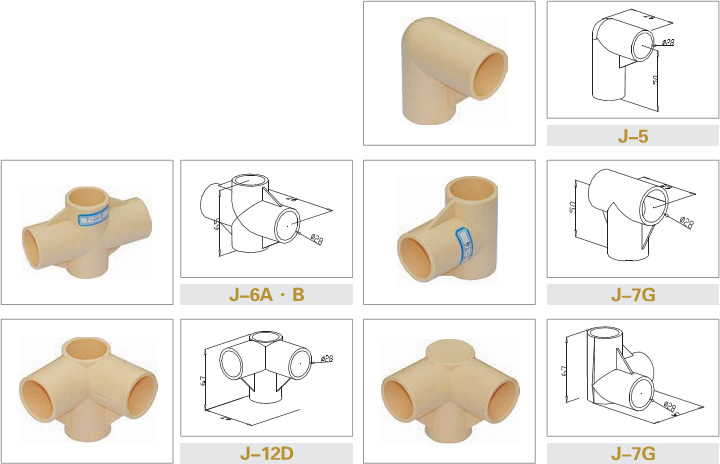

ABS聯接件 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
為了滿足市場需求,我們開發了ABS系列夾頭,采用ABS材料制作,配合ABS材料線棒使用,無需螺栓連接,所有配件都 是使用特殊配方的粘合劑連接,降低 了很多精密零件加工過程中刮傷等的影響,并極大的降低了成本,在重量上也占了很大的優勢。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

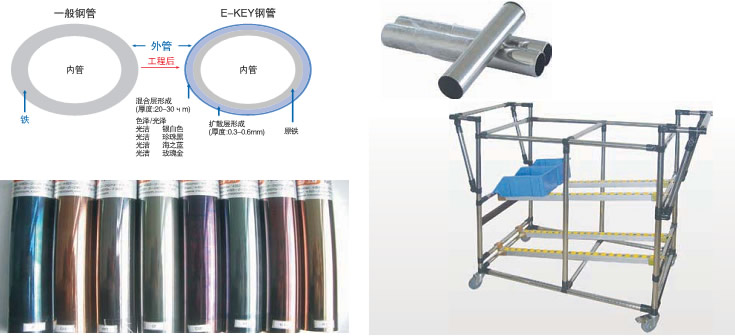

E-KEY管材 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E-KEY管材是一種金屬表面改質技術,公司在降低成本,保證質量的前提下,鐵材通過專利技術、專利設備 進行 表面改制技術,在不改變材質的情況下,對金屬表面進行處理。一期工程可以生產出三種不同的顏色:銀白色、藍色和玫瑰金。 產品的主要特點有 :耐腐蝕、耐磨損、防生銹、高光澤,硬度也是普通鋼材的3倍.而且無污染,并實現了產品顏色多樣化,代替普通的電鍍及噴涂工藝, 環保又美觀;具 有色澤鮮艷、不變色、不掉色、低成本(比傳統產品降低20%成本)等特點。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

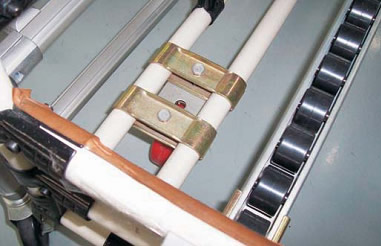

滾道與線棒連接: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
流利條俗稱滾道,由四部分組成(滾道架、滾輪、連接條、軸)。滾輪直徑為34mm、寬度為24.5mm,材料為高強度ABS工程塑 料。流利條有鈑金滾道和鋁型材滾道兩種。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

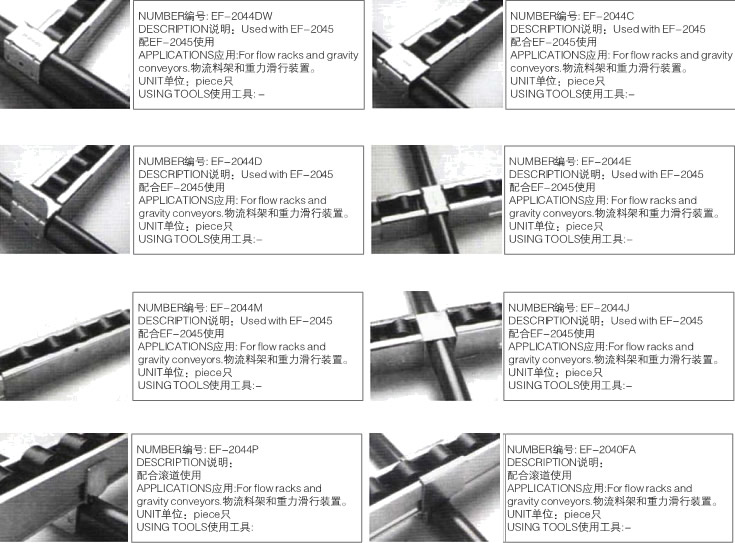

滾道與線棒的聯結是通過各式各樣的滾道夾頭實現的。滾道夾頭產品如下所示: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

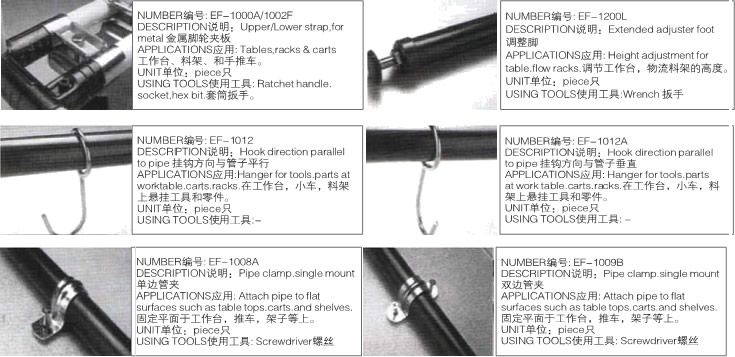

其它配件: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
標準件: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
M6內六角螺栓、M6特殊厚螺母用于固定線棒夾頭;M8外六角螺栓、M8標準螺母用于固定EF一1000A/EF一1002F腳輪夾板。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

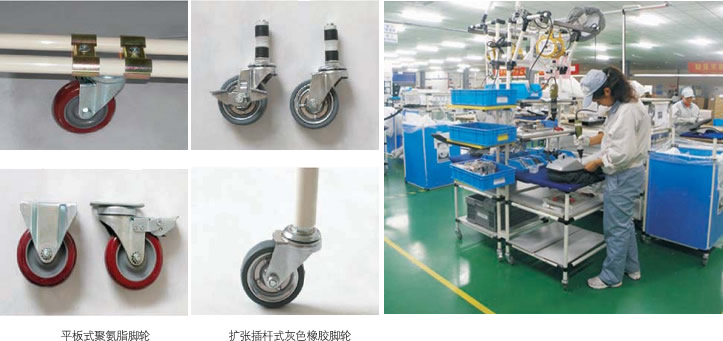

腳輪: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
線棒用腳輪規格表: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
常用工具: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ■手持切管器一用于切割線棒 ■手鋸——用于切割線棒和滾道 ■內六角扳手一用于組裝夾頭 ■套筒扳手——用于組裝腳輪 ■橡膠榔頭——用于組裝 ■卷尺——用于測量 ■銼刀——用于去除管內毛刺 ■外圓刮刀——去除線棒管外壁毛刺 ■內圓刮刀——去除線棒管內毛刺 ■角尺——用于校準垂直度 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
線棒柔性系統制作流程: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
線棒長度計算方法: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() 1、外徑尺寸為900mm 2、中心距尺寸為867mm (設計圖一般都采用中心距尺寸) 3、線棒切割長度為 在外徑尺寸下:900-(165+35)×2=797mm 在中心距尺寸下:867-35×2=797mm |
