鋁型材系統與線棒系統類同，以其柔性化、靈活多變、擴展性強等特點，幫助現代企業降低物流成本、持續改善物流 管理，使企業逐步走向精益生產；由鋁型材與種類豐富的聯接夾頭組合而成．可由現場工人根據自身?xiàng)l件和操作習慣，利用鋁型材系統自行設計工位器具 ，從而不斷提高工作效率，使物流的持續改進成為可能。 |
|
標準鋁型材有很多平面規格，但長度規格為6米。現有鋁型材平面規格型號為4040，其平面規格為： 40×40(mm)，重量為2.02kg/m
|
|
|
 |
|
20—4系列 |
30—6系列 |
型號:2020—4
重量:0.46kg/m
斷面積:170mm2
慣性矩IX:0.65×104
慣性矩YX:0.65×104
|
型號:2040—4
重量:0.84kg/m
斷面積:300mm2
慣性矩IX:1.2×104
慣性矩YX:4.7×104
|
型號:3030
重量:1.16kg/m
斷面積:427.7mm2
慣性矩IX:3.73×104
慣性矩YX:3.73×104
|
型號:3060
重量:1.94kg/m
斷面積:718mm2
慣性矩IX:6.96×104
慣性矩YX:26.43×104
|
|
|
40—8系列
|
型號:4040—4
重量:2.02kg/m
斷面積:747mm2
慣性矩IX:11.69×104
慣性矩YX:11.69×104
|
型號:4040L
重量:1.43kg/m
斷面積:531.2mm2
慣性矩IX:8.32×104
慣性矩YX:8.32×104
|
型號:4060
重量:3kg/m
斷面積:1112mm2
慣性矩IX:17.01×104
慣性矩YX:35.98×104>
|
型號:4080
重量:3.63kg/m
斷面積:1342mm2
慣性矩IX:23.46×104
慣性矩YX:83.18×104
|
|
|
60—6系列
|
80—8系列
|
|
|
型號:6060
重量:3.02kg/m
斷面積:1117mm2
慣性矩IX:46.63×104
慣性矩YX:46.63×104
|
型號:8080
重量:5.9kg/m
斷面積:2168mm2
慣性矩IX:155.3×104
慣性矩YX:155.3×104
|
 |
|
|
鋁型材配件
|
基本型有十幾種，常用的料架形狀通過這些均能完成，體現了模塊化的思路。

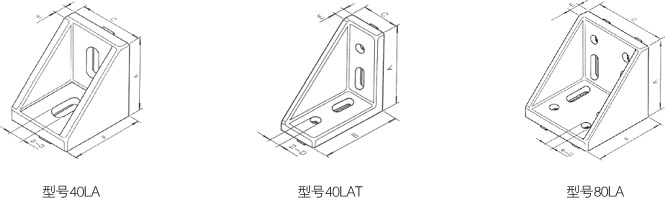

用于加強被連接型材點的支撐力，也可以用作需要移動位置的型材連接方式，材料采用鋁合金，連接用的T型螺栓及及 螺母需另外配。 |
|
|
T型連接板：用于型材高強度T形連接。
采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接
|

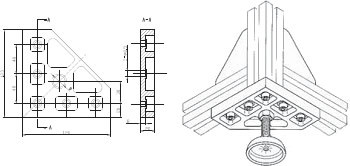

L型連接板：用于型材高強度L形連接。
采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接 |
|
型號 |
A |
B |
C |
D |
E |
|
30TL |
85 |
85 |
26 |
Ф7 |
3.5 |
|
40TL |
85 |
110 |
36 |
Ф9 |
4 |
|
|
型號 |
A |
B |
C |
D |
E |
|
30TL |
85 |
85 |
26 |
Ф7 |
3.5 |
|
40TL |
85 |
110 |
36 |
Ф9 |
4 |
|
|
|
|
|

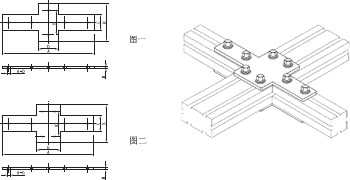

十字型連接板：用于型材高強度T形連接。
采用T形螺栓或六角頭螺栓、內六角圓柱頭螺釘連接。
|
一字型連接：用于型材高強度連接。
|
|
型號 |
A |
B |
C |
D |
E |
F |
G |
備注 |
|
3030SL |
118 |
54 |
28 |
28 |
40 |
Ф6.5 |
4 |
圖一 |
|
4040SL |
160 |
80 |
35 |
35 |
60 |
Ф6.5 |
5 |
圖一 |
|
3060SL |
220 |
90 |
28 |
58 |
60 |
Ф6.5 |
5 |
圖二 |
|
3090SL |
250 |
90 |
28 |
88 |
60 |
Ф6.5 |
5 |
圖二 |
|
4080SL |
240 |
100 |
38 |
78 |
70 |
Ф6.5 |
5 |
圖二 |
|
|
型號 |
A |
B |
C |
D |
|
10YL |
110 |
9.8 |
6.1 |
M5 |
|
14YL |
140 |
13.5 |
6.1 |
M6 |
|
|
|

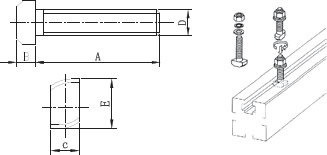

T型螺栓：T型螺栓直接放入型材槽內，安裝過程中它能自動定位鎖緊，常以法蘭 螺母配合使用，是安裝角件等型材配 件的好幫手。根據不同規格型材、槽寬及安裝要求可選用不同規格及長度的T型螺栓。
|

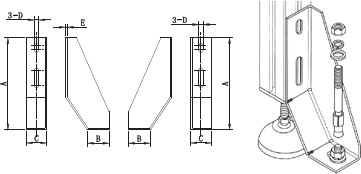

板底腳：用于設備與地面的固定。采用膨脹螺栓緊固。
|
|
型號 |
A |
B |
C |
D |
E |
|
10TS6×20 |
20 |
4.5 |
6 |
M6 |
9.9 |
|
10TS6×25 |
25 |
4.5 |
6 |
M6 |
9.9 |
|
14TS8×25 |
25 |
6 |
8 |
M8 |
13.8 |
|
10TS8×30 |
30 |
6 |
8 |
M8 |
13.8 |
|
14TS8×35 |
35 |
6 |
8 |
M8 |
13.8 |
|
|
型號 |
A |
B |
C |
D |
E |
|
40BJZ |
170 |
80 |
38 |
8.5 |
3 |
|
40BJY |
170 |
80 |
38 |
8.5 |
3 |
|
40BJZ-A |
200 |
90 |
35 |
8.5 |
3 |
|
40BJY-A |
200 |
90 |
35 |
8.5 |
3 |
|
|
|
|
|
90度對角片：用于低、中強度L形連接，將型材銑成45度角，在將90度對角片插入 型材槽內，采用螺絲或六角螺栓緊固 。 |
槽用直角座：根型材的直角連接，安裝時將兩端分別插入用于兩型材槽坑內，將 緊定螺釘鎖緊。 |
|
型號 |
A |
B |
C |
D |
|
30DA |
40 |
9.8 |
5 |
M5 |
|
40DA |
44 |
13.6 |
6 |
M6 |
|
|
型號 |
A |
B |
C |
D |
|
8CZ |
35 |
8.1 |
3.5 |
M4 |
|
10CZ |
45 |
10.1 |
4.5 |
M6 |
|
14CZ |
55 |
13.8 |
5 |
M8 |
|
|
|

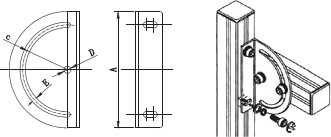

轉接板：用于需要調整角度的結構
|

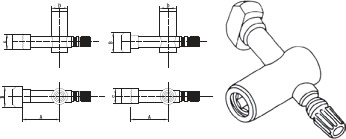

T型連接組件：用于型材之間的T形連接。用鉆模在型材上鉆孔；然后在使用T型連 接件組連接。
|
|
型號 |
A |
B |
C |
D |
E |
F |
備注 |
|
ZB86 |
86 |
86 |
Ф60 |
Ф6.1 |
6.1 |
3 |
圖一 |
|
ZB96 |
96 |
96 |
Ф66 |
Ф8.1 |
8.1 |
3 |
圖一 |
|
ZBR40 |
110 |
25 |
R40 |
Ф6.1 |
6.1 |
3 |
圖二 |
|
ZBR50 |
130 |
30 |
R50 |
Ф8.1 |
8.1 |
3 |
圖二 |
|
|
型號 |
A |
B |
C |
D |
L |
鉆模 |
備注 |
|
DT6-A |
17.5 |
9.8 |
6 |
Ф8 |
15 |
30ZM |
圖一 |
|
DT6-B |
17.5 |
9.8 |
6 |
Ф8 |
15 |
30ZM |
圖二 |
|
DT8-A |
24 |
13.5 |
8 |
Ф11 |
20 |
40ZM |
圖一 |
|
DT8-B |
24 |
13.5 |
8 |
Ф11 |
20 |
40ZM |
圖二 |
|
|

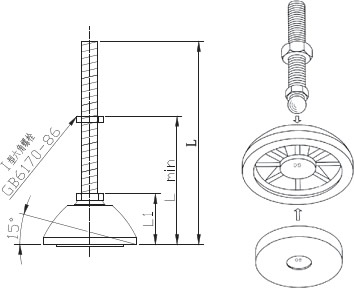

MC尼龍底腳組件：用于框架底部的支撐，減振性能好，具有自動調位作用，允許最大傾角15度，保證支撐桿垂直，消 除支撐桿的彎曲力。
 |

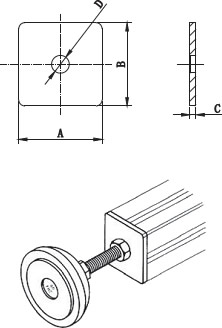

底腳蓋板：用于型材底腳的連接
 |
|
型號 |
D |
d |
L |
L1 |
Lmin |
F |
|
DJN50-M6 |
50 |
M6 |
98 |
28 |
33 |
1000N |
|
DJN50-M8 |
50 |
M68 |
98 |
28 |
35 |
1500N |
|
DJN60-M8 |
60 |
M8 |
102 |
32 |
39 |
1500N |
|
DJN60-M12 |
60 |
M12 |
102 |
32 |
43 |
2000N |
|
DJN80-M12 |
80 |
M12 |
108 |
38 |
49 |
2500N |
|
|
型號 |
A |
B |
C |
D |
|
3030GJ |
30 |
40 |
3 |
Ф6.5 |
|
4040GJ |
40 |
40 |
3 |
Ф6.5 |
|
4060GJ |
60 |
40 |
3 |
Ф6.5 |
|
|
|

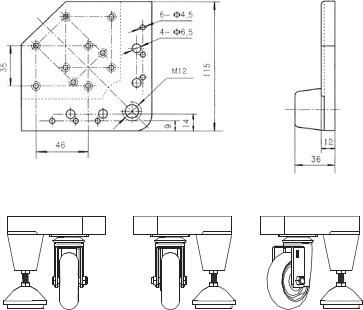

底腳轉接板：4040DB用于4040、4040L型材框架的底部連接
|
腳輪組件：用于需要移動的設備
|
|
型號 |
D |
|
4040DB-M12 |
M12 |
|
4040DB-M16 |
M16 |
|
|
|
|
|
滾道聯接件 |
 |
|
 |
|
 |
|
 |
|
LV-2044DW滾道聯接件
|
|
LV-2044C滾道聯接件
|
|
LV-2044W滾道聯接件
|
|
LV-2044D滾道聯接件
|
|
|
|
|
其它配件 |
 |
|
 |
|
 |
|
|
|
特制悶蓋既美觀又可避免型材尖角劃傷工人。
|
|
調節腳可用于一些需要固定的場合。
|
|
美觀而又符合人機工程學設計的把手，配合腳輪使用，使鋁型材系統移動時靈巧自如。
|
|
|
|
|
|
 |
|
|
|
鋁型材產品案例 |
|

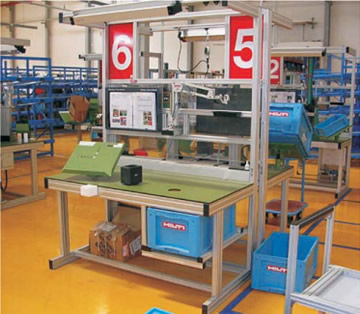

鋁型材工作桌 |
鋁型材機床踏板 |
|
型材工作桌框架主要由各種規格型材組合而成，采用不同連接件連接，從而實現了不同的功能，比如可配文件看板、 燈具、氣動工具、吊抽、吊柜等等。可自由搭配，結構簡單，充分體現了鋁型材作為柔性產品的優勢。
|

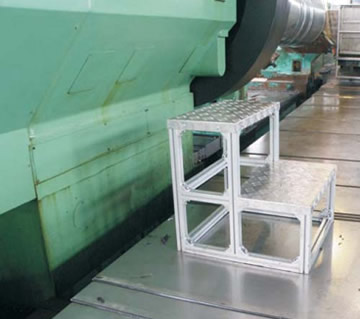

型材機床踏板主要采用40×40型材，腳踏板采用3．0花紋鋼板，防滑，主要做為機床輔助產品而設計，尺寸可根 據客戶需求設計。
 |
|
鋁型材登高梯 |

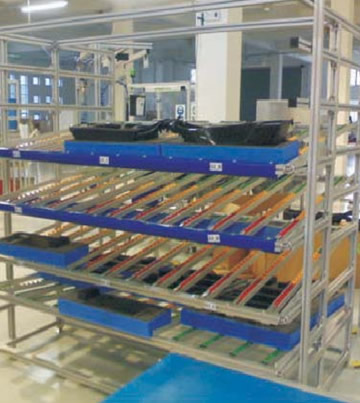

型材流利架 |

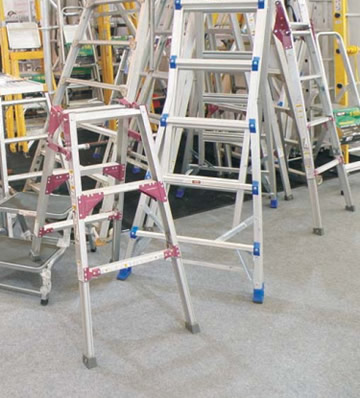

型材登高梯以其輕便、美觀等優勢，深得廣大用戶喜愛，我們可根據客戶使用環境為您設計各種不同的鋁型材登高梯，以滿足您的需求。
|

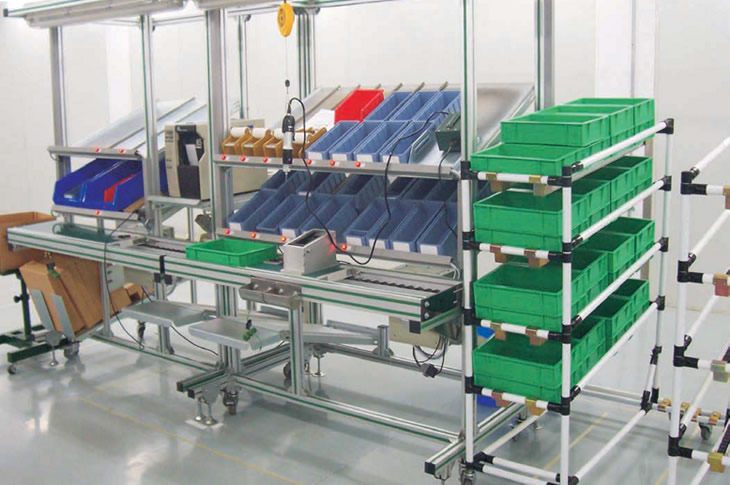

型材流利架主要采用40×40型材，配合鋁型材滾道設計制作美觀、實用。主要適用于工作輕型零配件加工行業流 水線，不同顏色滾道體現了不同的儲料情況 |
 |
 |
|
